製品情報

電阻點焊機、浮凸焊接機、輪焊機、閃碰焊機、
三相焊接機與充電式焊接機

汎用型

  • 二枚または二枚以上重ね合わせスポット溶接あるいは板金にナットとボルトを溶接する幅広い用途に対応
  • 従来フットコントロールで作業しますが、安全性のため、ハンドコントロールで操作、脚ふみスイッチは不要となる
  • 自社製の溶接シリンダーを採用
  • M6-M12のナットフィーダに接続できる
  • T型定盤に切り替ることでスポット・プロジェクション兼用溶接機になる(SPJシリーズをご参考)

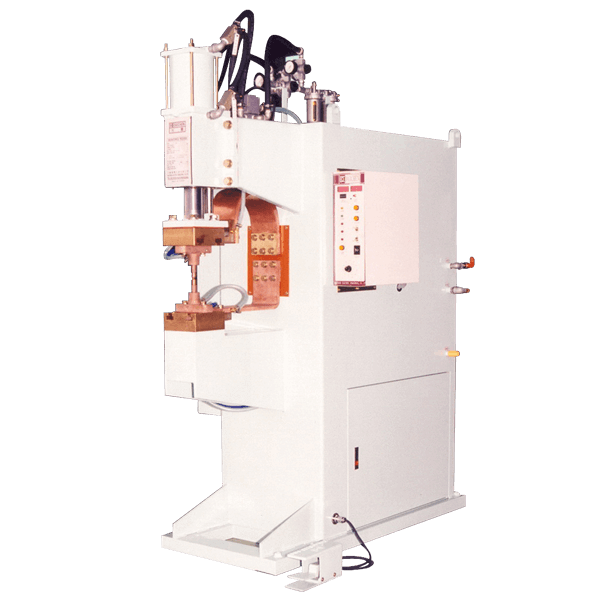

DDI-90~150-SP

DDI-90~150-SPJ

welding

Join sheet metal by electric current to form weld nuggets through dome shaped electrodes
Current passing through Dome shaped electrode to two or multiple sheet metal components together
Learn More

welding

Single Phase ACLearn More

welding

Capacitor Discharging DC PowerLearn More

welding

Three Phase Rectifier-DC PowerLearn More

welding

Three Phase DC Inverter (MFDC)Learn More

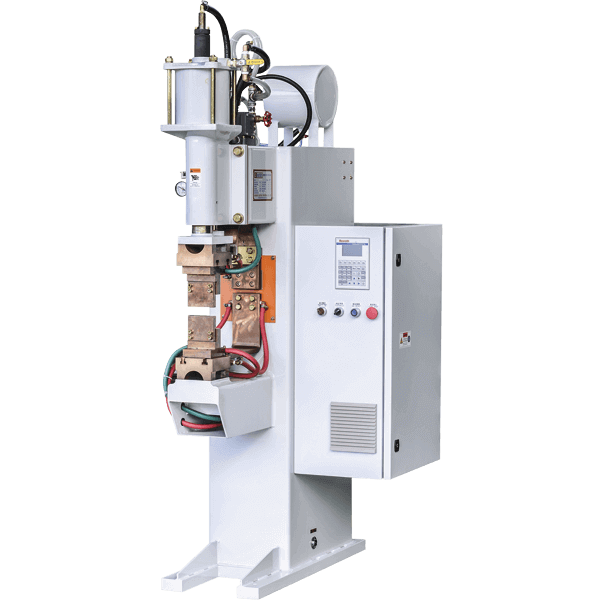

三相インバーター直流

スポット溶接機

  • MFDCスポット溶接機
  • 省エネと高品質を実現
  • 二次低電流制御
  • 交流溶接機より電流損失がすくない
  • 三相インバーター直流溶接機は上記すべての特徴を持っています
  • 板圧4MMまたM12のナットのプロジェクション溶接対応可能

仕様

仕様

お問い合わせ
check

カートに入りました

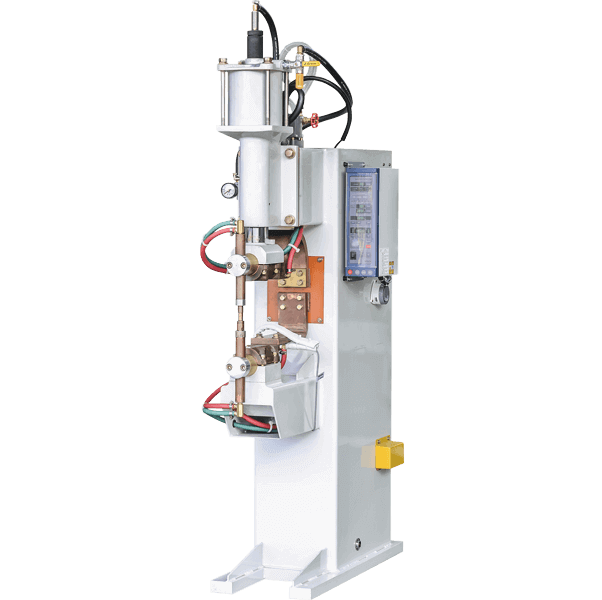

DS-35~75-SP

DS-35~75-SPJ

単相交流

スポット溶接機

  • 二次低電流制御
  • 板厚3mmまたM10のナットのプロジェクション溶接対応可能
  • ナットとボルトの溶接電極/金型搭載可能
  • ナットフィーダとナット ディテクター搭載可能
  • 2段ストロク溶接シリンダーにより電極切り替えるのに十分なスペースを保ち、生産時間を短縮
  • 溶接プラテンに切り替ることでスポット・プロジェクション兼用溶接機になる(SPJシリーズをご参照)

仕様

一覧表

仕様

機種 DS-35 DS-50 DS-75
DS-35-SP DS-35-SPJ DS-50-SP DS-50-SPJ DS-75-SP DS-75-SPJ
入力電圧 220V,380V, 415V, 440V, 480V; 交流
入力位相 單相
定額要領 35KVA 50KVA 75KVA
最大許容短絡電流 14,000A 16,000A (PJ) 18,000A 20,000A 20,000A 23,000A
ふところ(電極まで) 450kg 600kg
ふところ(プラテンまで) 500mm - 500mm 400mm 500mm 400mm
ふところ高さ - 400mm - -
喉高 180mm -

スポット溶接

スポットとプロジェクション
溶接

お問い合わせ
check

カートに入りました

DS-100~150-SP-M

DS-100~150-SPJ-M

welding

Join sheet metal by electric current to form weld nuggets through dome shaped electrodes
Current passing through Dome shaped electrode to two or multiple sheet metal components together
Learn More

welding

Single Phase ACLearn More

welding

Capacitor Discharging DC PowerLearn More

welding

Three Phase Rectifier-DC PowerLearn More

welding

Three Phase DC Inverter (MFDC)Learn More

単相交流

スポット溶接機-中型機種

  • 板厚5MMまでまたM16のナットのプロジェクション溶接対応可能
  • 上記単相交流スポット溶接機の特徴全て持っています
  • ストロク調整で溶け込み量が調整可能

仕様

仕様

お問い合わせ
check

カートに入りました

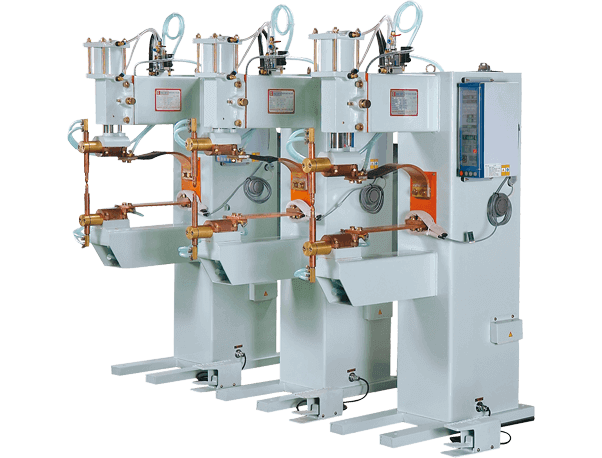

コンデンサー直流

スポット溶接機

  • 定格入力は3KVA~30KVAまで
  • 15KVA~30KVAまではプロジェクション溶接機に該当
  • コンデンサーが瞬間放電後電流が上がり、短時間で溶接可能により熱影響や変形が最低限に制御
  • 一次側入力電圧による電流変化も安心

仕様

仕様
